DISEÑO DE PLANTA FOTOVOLTAICA
Actualmente estamos realizando el diseño básico de una instalación fotovoltaica de 50 MWp en Villota del Páramo (Palencia). Esta instalación contará con paneles fotovoltaicos de tipo policristalino, instalados sobre estructuras móviles con seguimiento en un eje.
El diseño de una planta fotovoltaica comienza con un estudio del terreno en el cual se realiza la implantación, realizando así una distribución de los paneles para alcanzar una potencia pico deseada. Posteriormente, se estudia la agrupación en serie de los paneles conforme a los requerimientos del inversor seleccionado, así como el número de agrupaciones en paralelo por cada entrada al inversor.

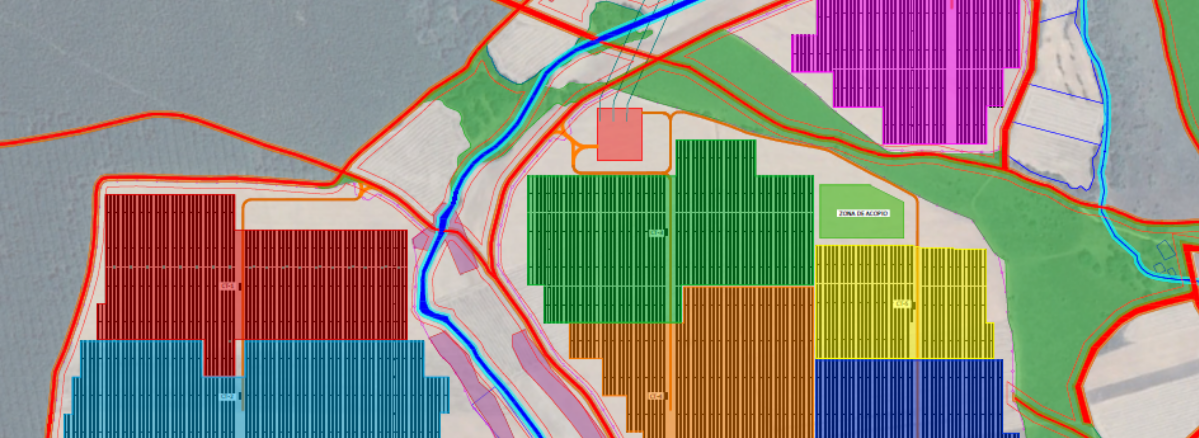

Imagen 1. Configuración de la planta fotovoltaica
En este caso, hemos realizado la conexión en serie de 28 o 29 paneles, formando lo que se denomina un lazo o “string”. Posteriormente, estas strings se agrupan, según la disposición, en 8, 10, 12 o 16 strings en paralelo. Este cálculo de la distribución de los paneles y las strings en toda la planta se realiza para que la carga de los inversores esté lo mejor compensada posible.
Una vez seleccionada la configuración de la planta, se realiza el cálculo del cableado solar de baja tensión. Tras este cálculo, se comprueba si la configuración utilizada es correcta. El cableado de baja tensión se divide en diferentes tipos:
- Cable solar (azul claro): es el cable de salida de un string o anillo, hasta el punto de unión con otras strings. También se denomina latiguillos.
- Cable de Bus (azul oscuro): es el cable colector del cable solar, en el que se conectan todos los latiguillos mediante grapas, hasta la caja de seccionamiento de la agrupación.
- Cable de evacuación CC (verde): es el cable de evacuación de una agrupación de strings, que va desde la caja de seccionamiento de cada agrupación hasta el inversor, situado en el centro de seccionamiento.
Imagen 2. Esquema de configuración de agrupaciones
Tras la elección de l configuración y el cálculo del cableado de cada parte de la planta, se realiza el cálculo del cableado de media tensión. Este cable, que se usa para la evacuación desde los centros de transformación, que elevan la tensión de salida del inversor a media tensión, recorre la planta realizando un anillo entre los diferentes CTs, hasta llegar a una subestación elevadora.
Una vez realizado el cálculo del cableado, se estudian las canalizaciones que se utilizarán para los distintos cables:
- Directamente enterrado para el cable de media tensión (verde)
- Directamente enterrado para el cable de evacuación en CC (rosa)
- Sobre estructura (aéreo) el cable solar y cable de bus.
Imagen 3. Configuración de canalizaciones de BT y MT
